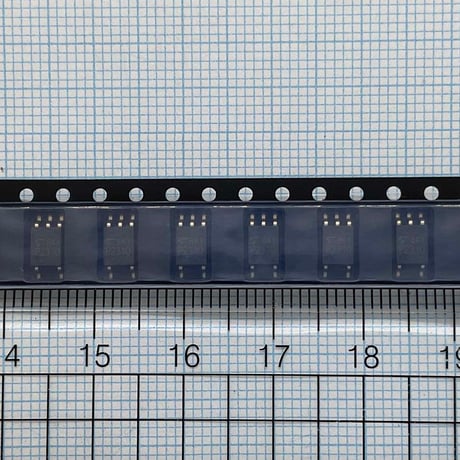

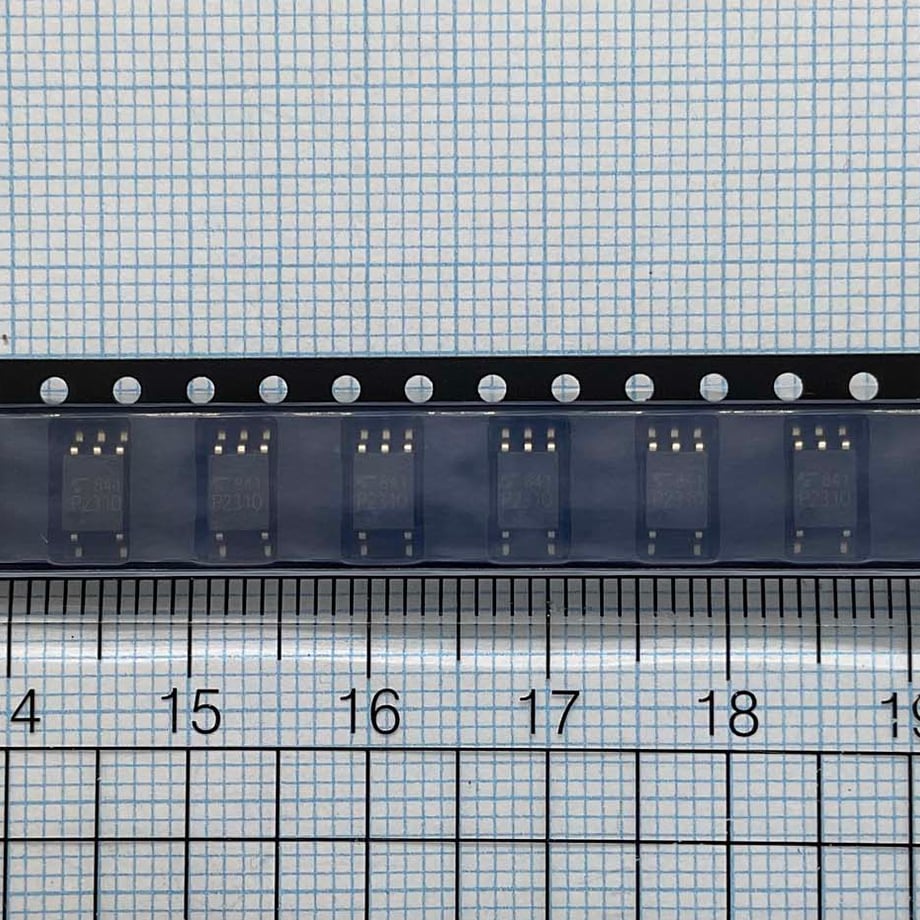

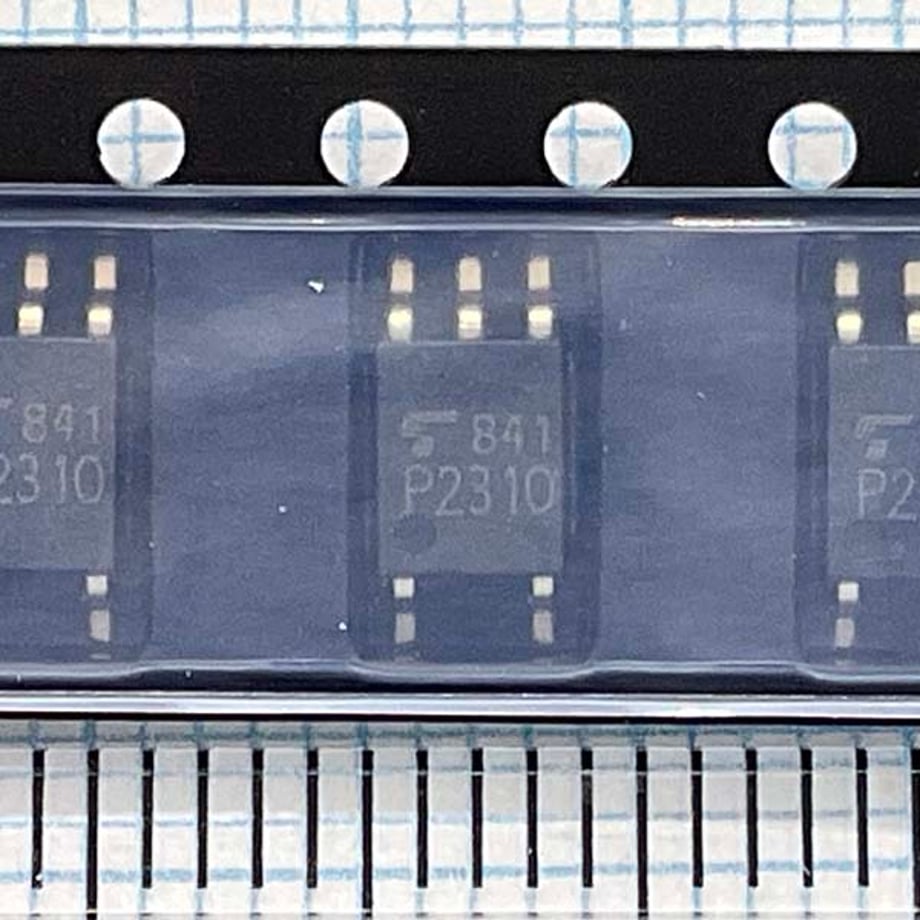

フォトカプラー 赤外LED+フォトIC TLP2310 TLP2310は, 小型SO6パッケージの5 Mbps低消費電力フォトカプラーです。-40～125℃の全動作温度範囲において, 供給電流 (IDDL/IDDH) が最大0.3 mAと極めて小さく, 電源電圧も2.7 Vから動作が可能なため, 各種機器の消費電力の削減に貢献します。また, 入力順電流も最大1 mA以下で駆動できるため, マイクロコントローラーからの直接駆動も可能です。出力部はトーテムポール回路なので, 吸い込み (シンク), はき出し (ソース) の両方向ドライブができます。受光側にはシールドをほどこし, ±25 kV/µsの高いコモンモード過渡耐性を与えており, 入出力間における耐ノイズ性にも優れています。 (1)パッケージ: SO6 (2)データ伝送レート: 5 MBd (標準) (NRZ) (3)供給電流: 0.3 mA (最大) (4)スレッショルド入力電流: 1.0 mA (最大) (5)電源電圧: 2.7～5.5 V (6)動作温度: -40℃～125℃ (7)伝搬遅延時間: 250 ns (最大) (8)伝搬遅延時間バラツキ: 30 ns (最大) (9)絶縁耐圧: 3750 Vrms (最小) (10) 安全規格 UL認定品 UL 1577, ファイルNo.E67349 cUL認定品 CSA Component Acceptance Service No.5A ファイルNo.E67349 VDE認定品 EN IEC 60747-5-5, EN IEC 62368-1 (注1) CQC認定品 GB4943.1 タイ工場生産品 ※注１：オプションV4印字品 メーカ：　　　　東芝(TOSHIBA) 外形：　　　　東芝　11-4L1S (5ピン面実装) 包装：　　　　リールカット 販売単位：　　1個（テープをカットしてお送りします） RoHS：　　 RoHS対応品 ※現行品です（26/3時点）。 データシートです。 https://drive.google.com/file/d/1h5GS7j9HYLSOlqdYHPCVMcKWIl6t8kCP/view?usp=sharing RL-2
