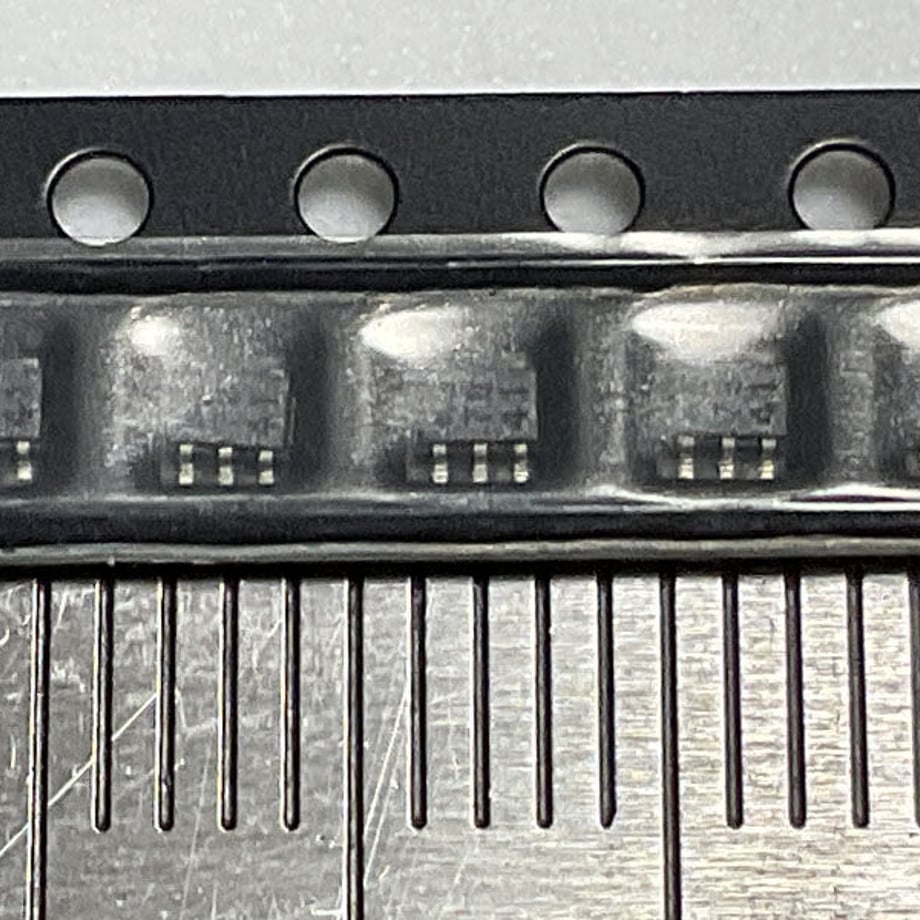

NJM2828 は、バイポーラプロセスを使用したローノイズ、高リッ プル除去比、高精度特性を実現した負電圧出力低飽和型シリーズレギ ュレータです。 ソフトスタート機能は、出力の立ち上がり時間を任意に設定するこ とができるとともに、出力ON 時の突入電流の抑制が行えます。 出力コンデンサは小型セラミックコンデンサに対応し、小型パッケ ージに搭載しているため、ポータブル機器等の電源ブロックの小型化 に最適です。 特 徴 ● 低入出力間電位差 0.13V (typ.) @Io=60mA ● 高精度出力電圧 ±1.5% ● 高リップル除去比 65dB(typ.) @f=1kHz、Vo=-7V品 ● 1.0μFセラミックコンデンサ対応 ● 出力電流 Io(max.)=100mA ● ON/OFF機能付(正電圧制御 0～+5V) ● ソフトスタート機能付 ● 出力シャントSW付き ● サーマルシャットダウン回路内蔵 ● 過電流保護回路内蔵 ● バイポーラ構造 ● パッケージ SC88A メーカ：　　　日清紡（旧：新日本無線） パッケージ：　5ピンSC-88 電圧：　　　　-1.5V 包装：　　　　リール品 販売単位：　　1個（テープを必要数切断して供給） 現行品です。(2022/6現在) データシートです。 https://drive.google.com/file/d/1ghmjm5YEZ2F1yBLF5rlX40hZMzgSPEyY/view?usp=sharing RS-3
